裝配化集成技術在學校建筑質量控制中的應用與研究報告（部分）

第三章 預制構件深化設(she)計

3.1預制夾心保溫外墻板

本工程(cheng)山墻采(cai)用預制(zhi)混(hun)凝土夾心(xin)保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)(wai)墻板(ban)，混(hun)凝土強(qiang)度等級(ji)C35，夾心(xin)保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)(wai)墻板(ban)總厚(hou)度200mm（其中外(wai)(wai)(wai)頁(ye)厚(hou)60mm，保(bao)(bao)(bao)溫(wen)(wen)層厚(hou)50mm，內葉層厚(hou)90mm），與(yu)(yu)主(zhu)體(ti)(ti)現澆柱(zhu)、梁采(cai)用脫(tuo)開連接構造，縫(feng)寬(kuan)20mm，內頁(ye)墻側邊(bian)及頂(ding)邊(bian)伸出拉結鋼筋與(yu)(yu)柱(zhu)、梁連接，內頁(ye)墻底部預留兩(liang)個(ge)直徑50mm的孔洞與(yu)(yu)梁頂(ding)插筋連接。內頁(ye)墻與(yu)(yu)外(wai)(wai)(wai)頁(ye)墻之(zhi)間(jian)(jian)通(tong)過(guo)鋼筋桁架連接，鋼筋桁架每間(jian)(jian)距400mm設(she)置一道。夾心(xin)保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)(wai)墻板(ban)中間(jian)(jian)保(bao)(bao)(bao)溫(wen)(wen)層為XPS保(bao)(bao)(bao)溫(wen)(wen)板(ban)，四周采(cai)用50mm寬(kuan)泡沫玻璃保(bao)(bao)(bao)溫(wen)(wen)板(ban)（A級(ji)防火材料）封邊(bian)。預制(zhi)夾心(xin)保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)(wai)墻板(ban)與(yu)(yu)主(zhu)體(ti)(ti)相連，不作為主(zhu)體(ti)(ti)結構的組成部分,僅承(cheng)受(shou)風荷載(zai)和自(zi)重。具體(ti)(ti)構造詳圖(tu)如圖(tu)3-1~圖(tu)3-8所示(shi)。

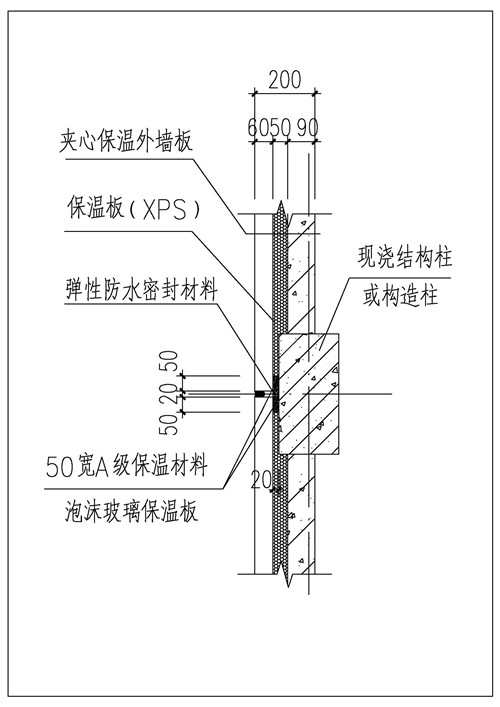

圖(tu)3-1豎(shu)向縫防火構造圖(tu)

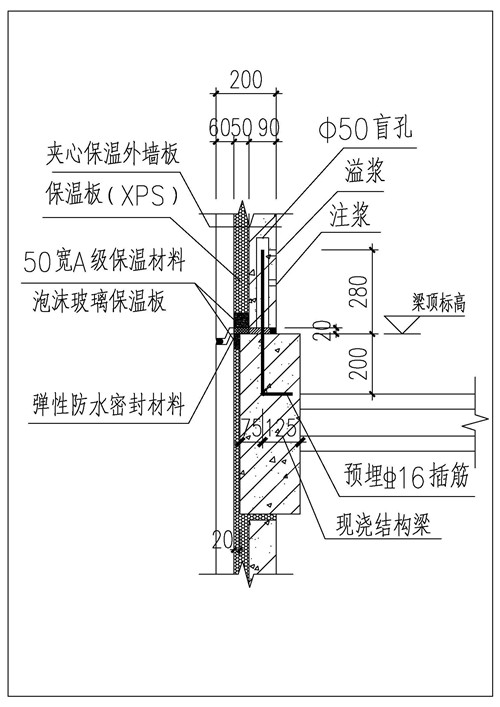

圖3-2水(shui)平縫(feng)防火(huo)構造及預(yu)埋插筋詳(xiang)圖

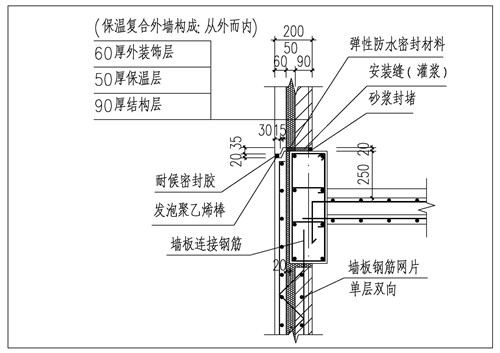

圖3-3 標準層墻板水平縫構造圖

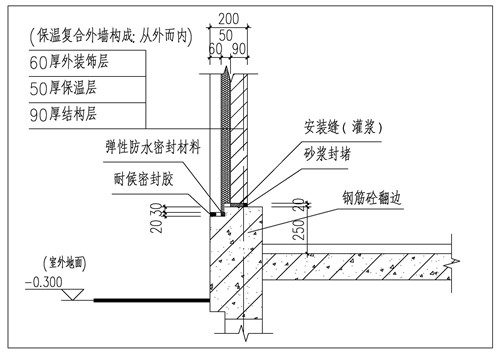

圖3-4首(shou)層墻(qiang)板水平縫構造(zao)圖

圖3-5墻板(ban)頂(ding)部水平縫構(gou)造圖

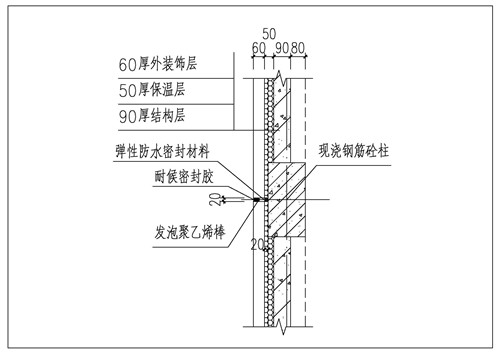

圖3-6墻板平面豎向縫構造圖

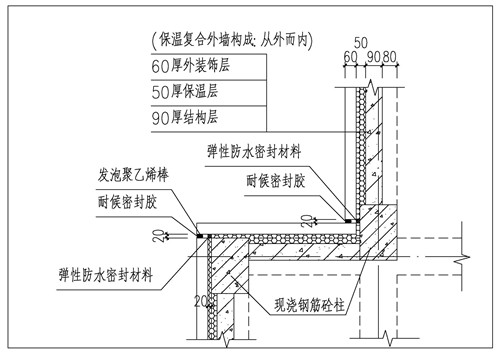

圖3-7墻板陰陽角豎向縫構造圖

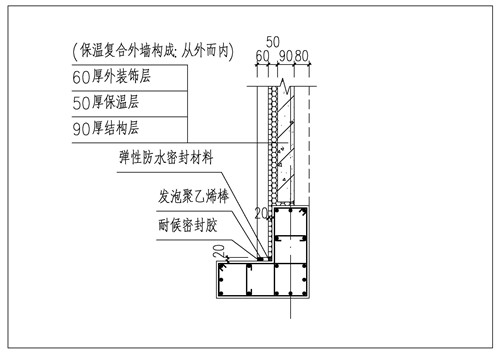

圖3-8墻板端(duan)部豎向縫構(gou)造(zao)圖

3.2疊合樓板

本工(gong)程疊(die)合(he)板板厚50mm，后澆層厚度(du)為70mm/90mm，混凝土(tu)強(qiang)度(du)等級除研究生(sheng)公寓4層為C35外(wai)均(jun)為C30，均(jun)為單向板、分(fen)離式拼縫。疊(die)合(he)板均(jun)采用(yong)桁(heng)架(jia)鋼(gang)筋，桁(heng)架(jia)鋼(gang)筋間距不大于600mm。具體構造詳圖3-9~圖3-12。

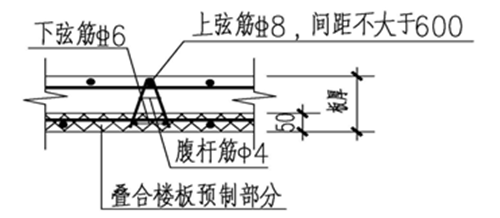

圖3-9疊合樓板桁架鋼筋構造圖

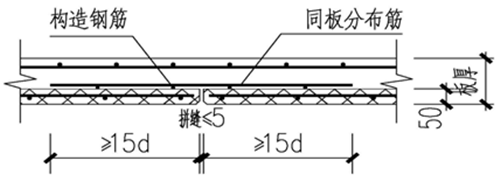

圖3-10 單(dan)項(xiang)疊合樓板水(shui)平縫構造圖

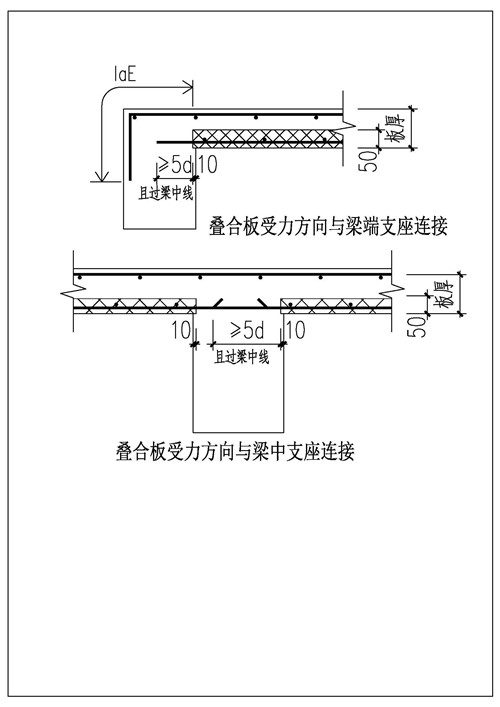

圖3-11 疊合(he)板受(shou)力方向(xiang)與(yu)梁支座連(lian)接構(gou)造圖

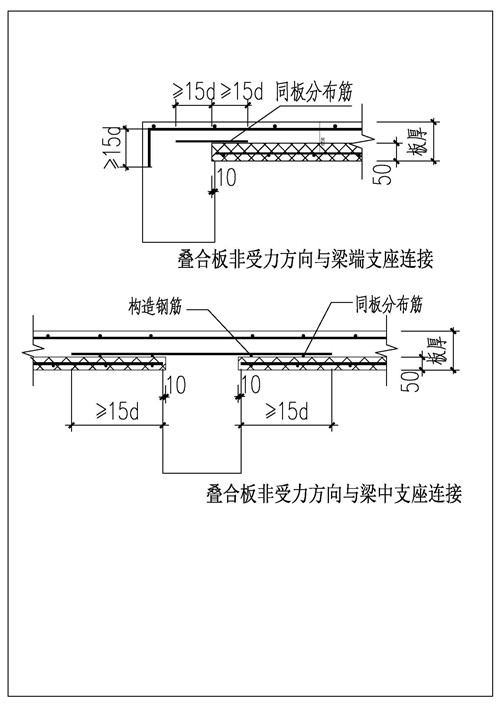

圖3-12 疊合(he)板(ban)非受力方向與梁支座連接構造(zao)圖
