王軍

（浙(zhe)江(jiang)工程(cheng)建設監理公司，浙(zhe)江(jiang) 杭州 310012）

【摘 要】：園林綠化及配套設施為現代人休息娛樂的重要場所，地形的高差能起到阻擋視線和分隔空間的作用，那么，造型的美觀流暢直接影響影響人的感觀。這種采用等高線控制的方法適用于土丘式和溝壑式等地形塑造，結合全站儀自由測站，施測速度快，便于整個綠化工程控制，有效避免了墳堆、絕壁、階梯等影響美觀流暢的現象。
【關鍵詞】：地形塑造；等高線；墳堆；絕壁；美觀流暢
1.工程概況
      樂清中心區勝利河塘改造工程，場地西鄰濱江路，與霖霄路、體育場南路、旭陽路、晨曦路、東山路、北界路等多條規劃中道路相鄰。場地東臨防洪堤，堤外即是樂清灣，與海相鄰，基地全長3645.98米，兩岸平均寬160米，河流寬30-60米，河道兩側均為園林綠化，北側堆坡數量多，占地面積較廣闊，地形造型的好壞直接影響整個綠化部分。場地上層苗木為水杉、女貞、金合、沙樸、紫薇、芙蓉等等合計12092株，下層苗木為黃菖蒲、灑金珊瑚、金葉大花六道木、金鐘花、棣棠等95種，本文以整個工程的圖幅五部分為列。
2.工藝流程

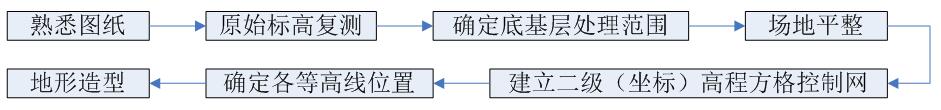

圖1 工藝流程圖

3.平面圖

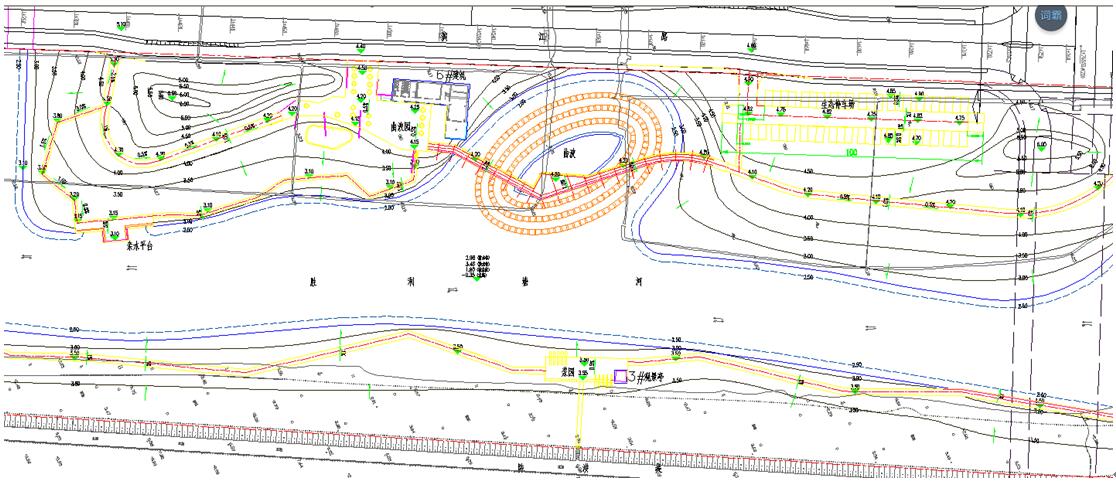

圖(tu)2 圖(tu)幅五(wu)豎向平面圖(tu)

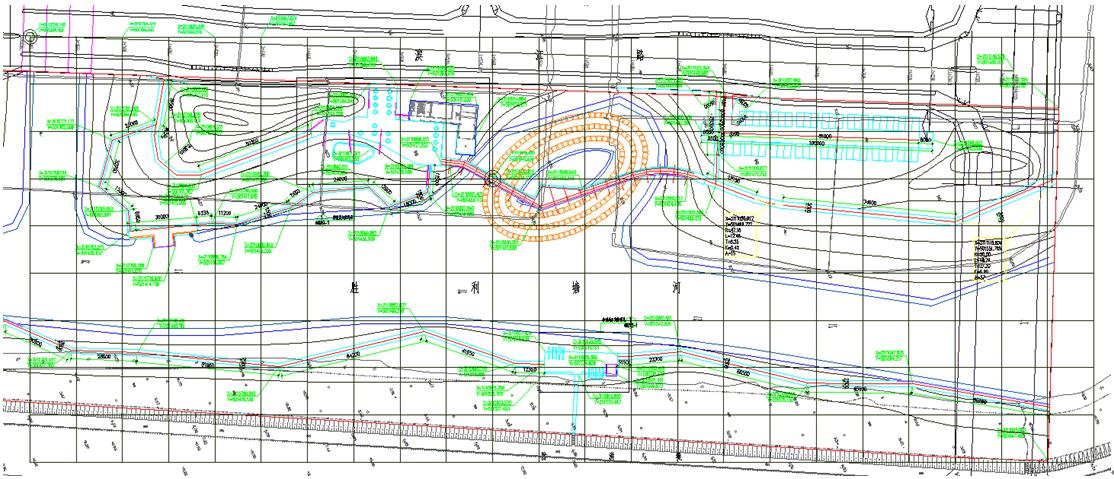

圖3 圖幅五定位平(ping)面圖

4.確定底基層土方處理范圍
      結合地質勘測報告資料、已審查合格的施工圖以及施工現場查勘可知圖幅五北側為養殖場，淤泥較深需要進行處理，本工程承包單位根據設計單位建議清理部分淤泥然后采用大粒徑青石回填至2.2m左右，保證小喬木與灌木最小土層厚度，減少苗木死亡率。
5.建立二級（坐標）高程方格控制網
      BM1、BM2、BM3、BM4、BM5、BM6為勘測院給定的高程與平面基準點，高程采用黃河高程，坐標定位采用樂清城市坐標系。經DS3水準儀、NTS312B全站儀復測后BM1、BM2符合整個工程測量要求，以BM1為起始點建立四等閉合水準控制網與一級閉合導線控制網，然后結合已建立的首級閉合導線控制網建立20M×20M二級方格控制網,最外層的控制樁做好保護措施，以便地形造型完成后依據方格控制網對苗木進行定位放線，以確保原設計單位設計意圖不變，方格網確定后在做好標識，并在圖紙上標出坐標及對應高程。
6.地形造型控制
      采(cai)(cai)用NTS312B全站(zhan)儀(yi)架設(she)在(zai)任何方(fang)格網點上(shang)(shang)并做好定向(xiang)，放(fang)樣前復測(ce)二個以上(shang)(shang)網點坐(zuo)標，符合要求后(hou)對圖(tu)2中3.0M等(deng)高(gao)線進行放(fang)樣，并按照直段部位每隔(ge)10M扦插彩旗(qi)，彎曲段每隔(ge)5m扦插彩旗(qi)，然(ran)后(hou)施工機械將運來的客(ke)土(tu)進行堆(dui)坡(po)，每次(ci)鋪(pu)設(she)土(tu)層厚度為25-30CM,本次(ci)按30CM鋪(pu)設(she)，每鋪(pu)設(she)一層時均進行壓實，壓實完成后(hou)采(cai)(cai)用全站(zhan)儀(yi)自(zi)由測(ce)站(zhan)的方(fang)法對3.0M等(deng)高(gao)線標高(gao)復測(ce)，合格后(hou)對3.5M等(deng)高(gao)線進行放(fang)樣，仍(reng)然(ran)按上(shang)(shang)述步驟依次(ci)施工到6.5M，最后(hou)采(cai)(cai)用人工修坡(po)的方(fang)式(shi)控(kong)制各等(deng)高(gao)線處(chu)土(tu)方(fang)高(gao)出5CM以抵消(xiao)微量沉降，保證地形美觀(guan)流暢、起(qi)伏自(zi)然(ran)。

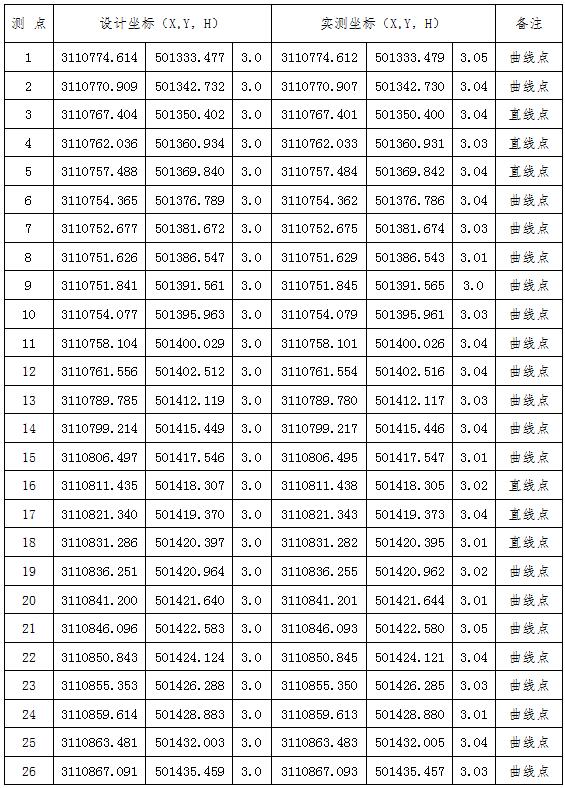

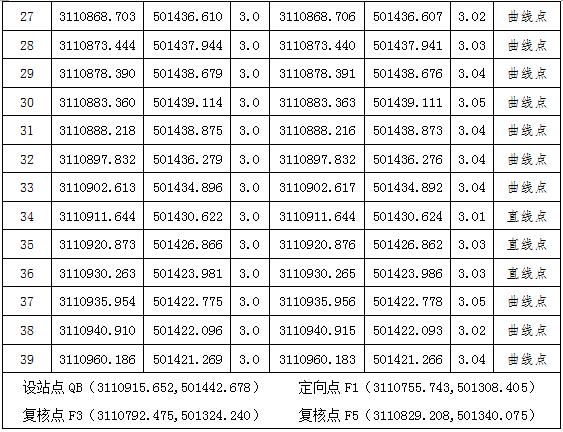

表1：曲波橋左側堆坡處3.0M等高線設計(ji)與實測

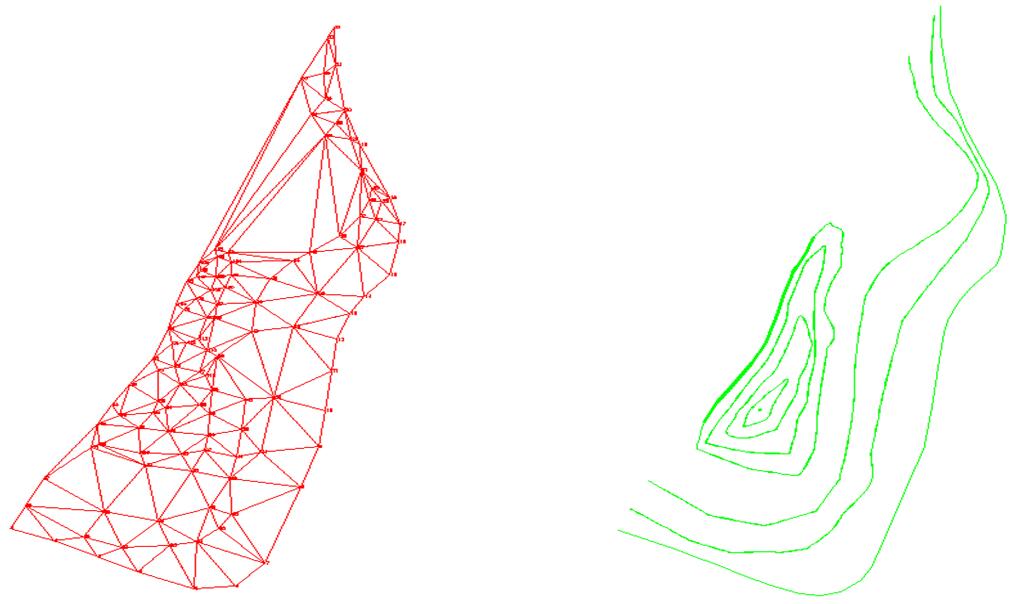

以(yi)上實(shi)測標高(gao)為(wei)全(quan)站(zhan)儀(yi)自(zi)由測站(zhan)得出。人工修坡完(wan)成(cheng)后(hou)通(tong)過全(quan)站(zhan)儀(yi)數據(ju)采(cai)集(ji)功(gong)能(neng)采(cai)集(ji)該(gai)完(wan)成(cheng)的(de)(de)坡體的(de)(de)三維坐標，然后(hou)用數據(ju)線連接全(quan)站(zhan)儀(yi)與電腦提取(qu)數據(ju)文件(jian)并技術處理成(cheng)dat文件(jian)，利(li)用CASS展會高(gao)程點(dian)建立三角(jiao)網生成(cheng)等(deng)高(gao)線，與原(yuan)設計(ji)圖紙等(deng)高(gao)線對比，基(ji)本(ben)吻合則堆(dui)坡滿足設計(ji)圖紙要(yao)求，如下圖為(wei)圖幅(fu)五左(zuo)側完(wan)成(cheng)后(hou)的(de)(de)坡體三角(jiao)網與等(deng)高(gao)線。

7.結語
      地形造型時等高線范圍的確定需嚴格按照要求控制直線段與曲線段的距離，同時考慮施工方便可適當放寬要求，以保證各層等高線滿足設計要求，各層土方應及時壓實，避免應沉降與水土流失而影響實體質量，壓實至各層等高線時及時進行實測，施工至坡體最高點后做好人工修坡工作，防止凹陷、階梯等外觀缺陷，以便滿足坡體美觀流暢要求，修坡工作完成后用全站儀三角高程或GPS數據采集，CASS生成等高線圖與設計基本吻合則滿足設計要求。


參考文獻
[1]工程測量規范(GB50026-2007)
[2]園林綠化工程施工及驗收規范（CJJ 82-2012）
[3]測繪工程施工現場操作技術規范與執行標準實用手冊
[4]測繪綜合能(neng)力
